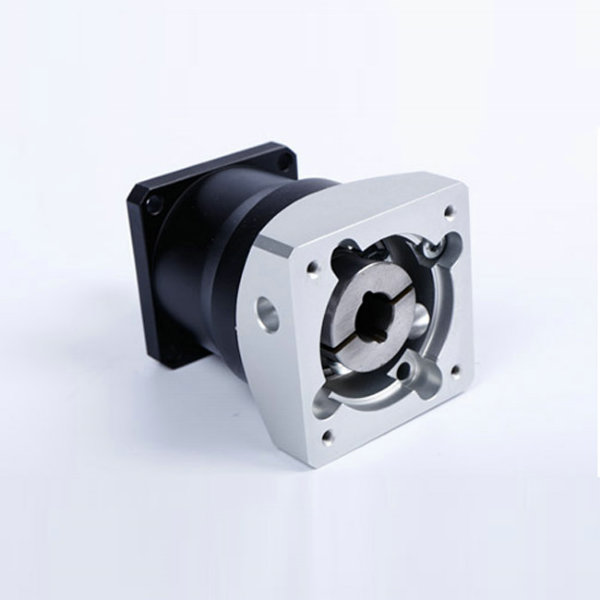

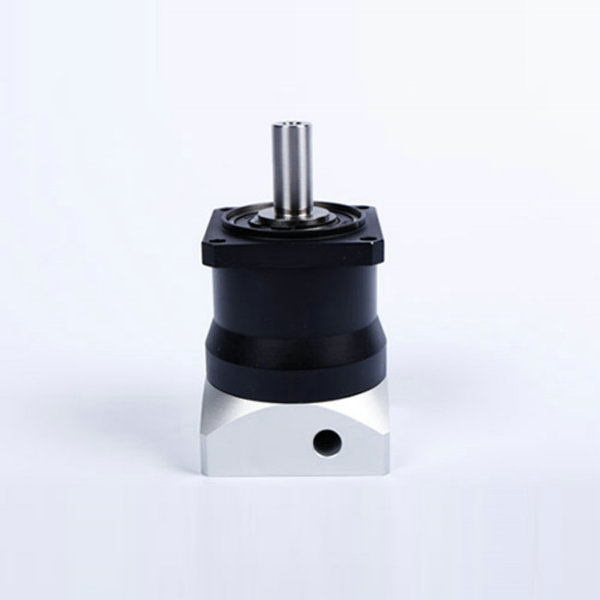

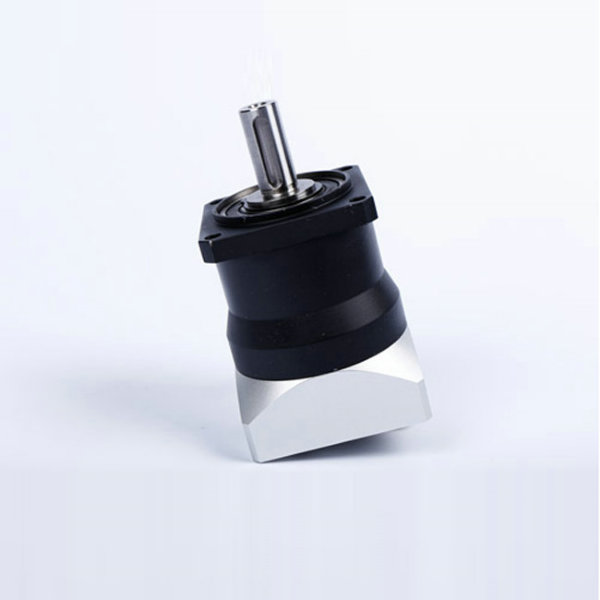

ZCF60精密行星減速機參數
|
級數 |
單級 |
雙級 |
||||||||||||
|
減速比(i) |
3 |
4 |
5 |
7 |
10 |
12 |
16 |
20 |
25 |
28 |
35 |
40 |
50 |
70 |
|
額定輸出力矩T 2N(Nm) |
15.8 |
25.5 |
27.5 |
19.2 |
12.0 |
28.0 |
29.5 |
29.5 |
31.5 |
29.5 |
31.5 |
29.5 |
22.5 |
22.5 |
|
最大輸出力矩T 2NOT(NM) |
31.6 |
51.0 |
55.0 |
38.4 |
24.0 |
56.0 |
59.0 |
59.0 |
63.0 |
29.5 |
63.0 |
59.0 |
45.0 |
45.0 |
|
轉動慣量J1 (Kgcm2 ) |
0.28 |
0.22 |
0.20 |
0.18 |
0.17 |
0.20 |
0.17 |
0.16 |
0.16 |
0.16 |
0.16 |
0.15 |
0.15 |
0.15 |
|
級數 |
三級 |
|||||||||||||
|
減速比(i) |
80 |
100 |
125 |
140 |
175 |
200 |
250 |
280 |
350 |
400 |
500 |
700 |
1000 |
|
|
額定輸出力矩T 2N(Nm) |
35.0 |
35.5 |
38.5 |
35.5 |
38.5 |
35.5 |
38.5 |
35.5 |
38.5 |
37.0 |
40.0 |
27.0 |
17.2 |
|
|
最大輸出力矩T 2NOT(NM) |
70.0 |
71.0 |
77.0 |
71.0 |
77.0 |
71.0 |
77.0 |
74.0 |
80.0 |
29.5 |
54.0 |
54.0 |
34.4 |
|
|
轉動慣量J1 (Kgcm2 ) |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
0.12 |
0.12 |
0.12 |
0.12 |
0.11 |
0.11 |
0.10 |
0．10 |
|
|
級數 |
單級 |
雙級 |
三級 |
|||
|
額定輸入轉速n1N（rpm） |
4000 |
4000 |
4000 |
|||
|
最大輸入轉速n1B(rpm) |
8000 |
8000 |
8000 |
|||
|
最大容許徑向力F 2rB(N) |
700 |
870 |
1500 |
|||
|
最大容許軸向力F 2aB(N) |
450 |
640 |
1300 |
|||
|
空載力矩(Nm) |
約0.6 |
約0.3 |
約0.3 |
|||
|
滿載效率(%) |
96 |
94 |
90 |
|||
|
回程間隙(arcmin) |
精密側隙<3<> |
標準側隙<8<> |
精密側隙<5<> |
標準側隙<10<> |
精密側隙<8<> |
標準側隙<12<> |
|
噪聲(dB) |
≤58 |
≤58 |
≤58 |
|||
|
重量(Kg) |
1.2 |
1.5 |
1.8 |
|||
|
平均壽命(h) |
>20000 |
|||||
|
抗扭剛性(Nm/armin) |
2.7 |
|||||
|
潤滑油 |
長效潤滑 |
|||||
|
旋轉方向 |
輸入輸出同向 |
|||||
|
保護等級 |
IP65 |
|||||
|
安裝方式 |
任意 |
|||||
說明：
(1) 減速比（i=Nin/Nout）
(2)減速機回程間隙是在受力2%的額定輸出力矩T2N下測得
(3) 最大容許徑向力/軸向力：單級在輸出轉速為100rpm時，雙級在輸出轉速為50rpm時，三級在輸出轉速為10rpm時，作用于輸出軸中心位置（1/2軸長處）所測得允許徑向力及軸向力
(4) 噪聲值是在額定輸入轉速 1N=3000rpm且無負載下測得
(5) 減速機壽命是在額定負載下，連續運轉的時間
(6) 配電機尺寸：電機不同，與之匹配的尺寸將有所變化，適配器將不同。本公司減速機能與任何電機匹配安裝
(7) 轉動慣量：指減速機輸入端啟動需要的慣量值，樣本上均指輸入軸徑為?14時的結果
(8) 如有其它特殊要求時，請與技術人員聯系

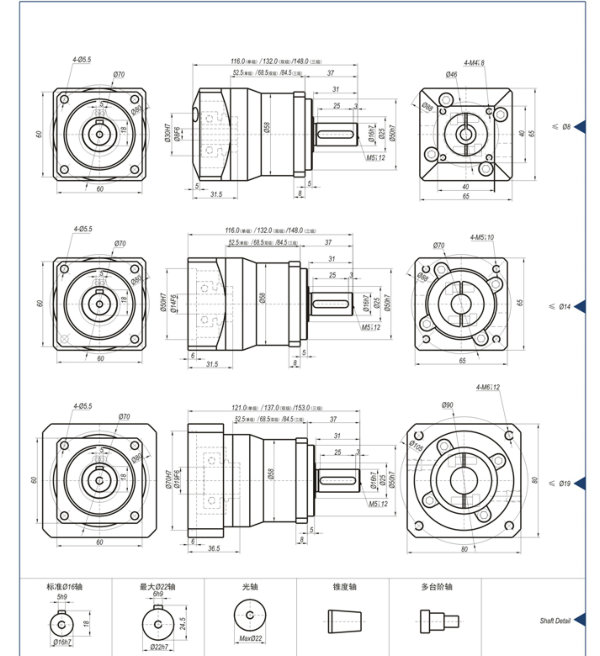

VGF60精密行星減速機參考尺寸圖

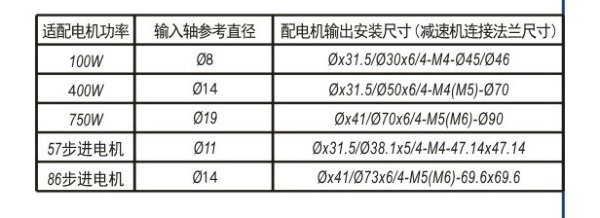

（1）以上電機軸徑尺寸可做參考。在軸以上配電機徑范圍內時，可加軸套。其余特殊馬達，請與技術人員聯系.
（2）減速機輸入端尺寸，依電機輸出安裝尺寸而變。其余特殊馬請與ZC技術人員聯系
（3）如無合適的尺寸，請與技術人員聯系
（4）以上視圖標準
