產品詳情
ZCSE160行星減速機參數
|
級數 |
單級 |
雙極 |
||||||||||||
|
減速比 |
3 |
4 |
5 |
8 |
|
12 |
16 |
20 |
25 |
32 |
40 |
56 |
64 |
80 |
|
額定輸出力矩T 2N(Nm) |
310.0 |
605.0 |
420.0 |
270.0 |
|
340.0 |
680.0 |
680.0 |
460.0 |
680.0 |
460.0 |
310.0 |
310.0 |
310.0 |
|
最大輸出力矩T 2NOT(NM) |
620.0 |
1210.0 |
840.0 |
540.0 |
|
680.0 |
1360.0 |
1360.0 |
920.0 |
1360.0 |
920.0 |
620.0 |
620.0 |
620.0 |
|
轉動慣量J1(Kgcm2 ) |
12.14 |
7.78 |
6.07 |
4.63 |
|
12.14 |
7.78 |
6.07 |
6.07 |
4.63 |
4.63 |
2.31 |
4.63 |
2.31 |
|
級數 |
三級 |
||||||||||||
|
減速比 |
80 |
100 |
120 |
125 |
160 |
200 |
256 |
280 |
320 |
400 |
448 |
512 |
640 |
|
額定輸出力矩T 2N(Nm) |
900.0 |
900.0 |
425.0 |
580.0 |
900.0 |
580.0 |
900.0 |
580.0 |
580.0 |
580.0 |
400.0 |
400.0 |
400.0 |
|
最大輸出力矩T 2NOT(NM) |
1800.0 |
1800.0 |
850.0 |
1160.0 |
1800.0 |
1160.0 |
1180.0 |
1160.0 |
1160.0 |
1160.0 |
800.0 |
800.0 |
800.0 |
|
轉動慣量J1(Kgcm2 ) |
6.07 |
6.07 |
4.63 |
6.07 |
4.63 |
4.63 |
4.63 |
2.31 |
4.63 |
2.31 |
2.31 |
4.63 |
2.31 |
|
級數 |
單級 |
雙極 |
三級 |
|||
|
額定輸入轉速n1N（rpm） |
2500 |
2500 |
2500 |
|||
|
最大輸入轉速n1B(rpm) |
5000 |
5000 |
5000 |
|||
|
最大容許徑向力F 2rB(N) |
10000 |
12200 |
20000 |
|||
|
最大容許軸向力F 2aB(N) |
16000 |
21000 |
36000 |
|||
|
空載力矩(Nm) |
約3.2 |
約2.0 |
約2.0 |
|||
|
滿載效率(%) |
96 |
94 |
90 |
|||
|
回程間隙 |
精密側隙<3<> |
標準側隙<8<> |
精密側隙<5<> |
標準側隙<10<> |
精密側隙<8<> |
標準側隙<12<> |
|
噪聲(dB) |
≤63 |
≤63 |
≤63 |
|||
|
重量(Kg) |
17.0 |
23.0 |
29.0 |
|||
|
平均壽命 |
＞20000 |
|||||
|
抗扭剛性(Nm/armin) |
- - |
|||||
|
潤滑油 |
長效潤滑 |
|||||
|
旋轉方向 |
輸入輸出同向 |
|||||
|
保護等級 |
IP65 |
|||||
|
安裝方式 |
任意 |
|||||
說明：
(1) 減速比（i=Nin/Nout）
(2)減速機回程間隙是在受力2%的額定輸出力矩T2N下測得
(3) 最大容許徑向力/軸向力：?jiǎn)渭壴谳敵鲛D速為100rpm時，雙級在輸出轉速為50rpm時，三級在輸出轉速為10rpm時，作用于輸出軸中心位置（1/2軸長處）所測得允許徑向力及軸向力
(4) 噪聲值是在額定輸入轉速 1N=2500rpm且無負載下測得
(5) 減速機壽命是在額定負載下，連續運轉的時間
(6) 配電機尺寸：電機不同，與之匹配的尺寸將有所變化，適配器將不同。本公司減速機能與任何電機匹配安裝
(7) 轉動慣量：指減速機輸入端啟動需要的慣量值，樣本上均指輸入軸徑為?35時的結果
(8) 如有其它特殊要求時，請與技術人員聯系

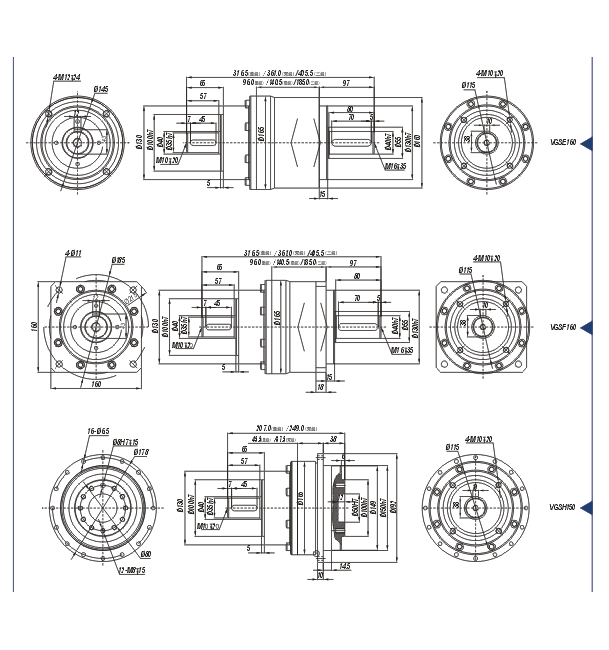

ZCSE160行星減速機參考尺寸圖

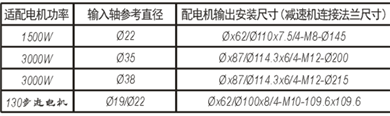

（1）以上電機軸徑尺寸可做參考。在軸以上配電機徑范圍內時，可加軸套。其余特殊馬達，請與技術人員聯系.
（2）減速機輸入端尺寸，依電機輸出安裝尺寸而變。其余特殊馬請與技術人員聯系
（3）如無合適的尺寸，請與技術人員聯系
（4）以上視圖標準
