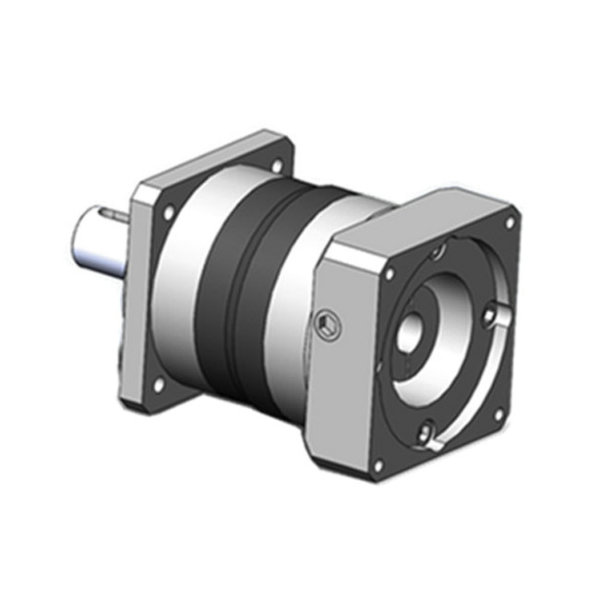

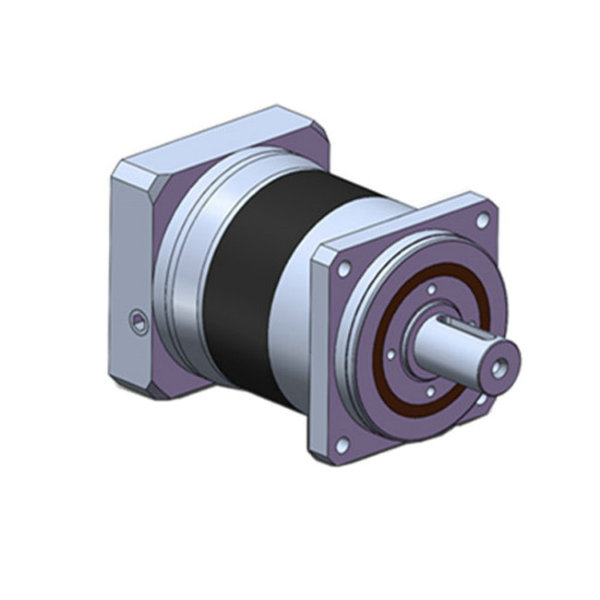

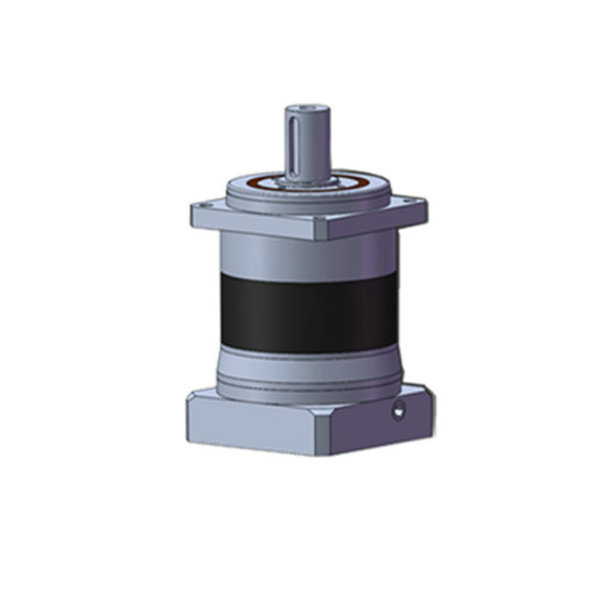

ZCF+85精密行星減速機參數
|
級數 |
單級 |
雙級 |
||||||||||||
|
減速比(i) |
3 |
4 |
5 |
7 |
10 |
12 |
16 |
20 |
25 |
28 |
35 |
40 |
50 |
70 |
|
額定輸出力矩T 2N(Nm) |
60.0 |
88.0 |
95.0 |
66.0 |
40.0 |
98.0 |
98.0 |
98.0 |
105.0 |
98.0 |
105.0 |
98.0 |
105.0 |
75.0 |
|
最大輸出力矩T 2NOT(NM) |
120.0 |
176.0 |
190.0 |
132.0 |
80.0 |
196.0 |
196.0 |
196.0 |
210.0 |
196.0 |
210.0 |
196.0 |
210.0 |
150.0 |
|
轉動慣量J1 (Kgcm2 ) |
0.72 |
0.52 |
0.45 |
0.41 |
0.35 |
0.72 |
0.52 |
0.45 |
0.45 |
0.41 |
0.41 |
0.35 |
0.35 |
0.35 |
|
級數 |
三級 |
|||||||||||||
|
減速比(i) |
80 |
100 |
125 |
140 |
175 |
200 |
250 |
280 |
350 |
400 |
500 |
700 |
1000 |
|
|
額定輸出力矩T 2N(Nm) |
125.0 |
125.0 |
135.0 |
125.0 |
135.0 |
125.0 |
135.0 |
125.0 |
135.0 |
125.0 |
135.0 |
93.0 |
58.0 |
|
|
最大輸出力矩T 2NOT(NM) |
250.0 |
250.0 |
270.0 |
250.0 |
270.0 |
250.0 |
270.0 |
250.0 |
270.0 |
250.0 |
270.0 |
186.0 |
116.0 |
|
|
轉動慣量J1 (Kgcm2 ) |
0.45 |
0.45 |
0.45 |
0.41 |
0.41 |
0.35 |
0.35 |
0.35 |
0.35 |
0.35 |
0.35 |
0.35 |
0.35 |
|
|
級數 |
單級 |
雙級 |
三級 |
|||
|
額定輸入轉速n1N（rpm） |
3500 |
3500 |
3500 |
|||
|
最大輸入轉速n1B(rpm) |
6000 |
6000 |
6000 |
|||
|
最大容許徑向力F 2rB(N) |
3760 |
4600 |
7480 |
|||
|
最大容許軸向力F 2aB(N) |
6000 |
7600 |
12000 |
|||
|
空載力矩(Nm) |
約0.7 |
約0.4 |
約0.3 |
|||
|
滿載效率(%) |
96 |
94 |
90 |
|||
|
回程間隙(arcmin) |
精密側隙<3<> |
標準側隙<8<> |
精密側隙<5<> |
標準側隙<10<> |
精密側隙<8<> |
標準側隙 <12<> |
|
噪聲(dB) |
≤60 |
≤60 |
≤60 |
|||
|
重量(Kg) |
2.7 |
3.3 |
3.9 |
|||
|
平均壽命(h) |
>20000 |
|||||
|
抗扭剛性(Nm/armin) |
7.5 | |||||
|
潤滑油 |
長效潤滑 |
|||||
|
旋轉方向 |
輸入輸出同向 |
|||||
|
保護等級 |
IP65 |
|||||
|
安裝方式 |
任意 |
|||||
說明：
(1) 減速比（i=Nin/Nout）
(2)減速機回程間隙是在受力2%的額定輸出力矩T2N下測得
(3) 最大容許徑向力/軸向力：單級在輸出轉速為100rpm時，雙級在輸出轉速為50rpm時，三級在輸出轉速為10rpm時，作用于輸出軸中心位置（1/2軸長處）所測得允許徑向力及軸向力
(4) 噪聲值是在額定輸入轉速 1N=3000rpm且無負載下測得
(5) 減速機壽命是在額定負載下，連續運轉的時間
(6) 配電機尺寸：電機不同，與之匹配的尺寸將有所變化.適配器將不同.本公司減速機能與任何電機匹配安裝
(7) 轉動慣量：指減速機輸入端啟動需要的慣量值，樣本上均指輸入軸徑為?19時的結果
(8) 如有其它特殊要求時，請與ZC技術人員聯系

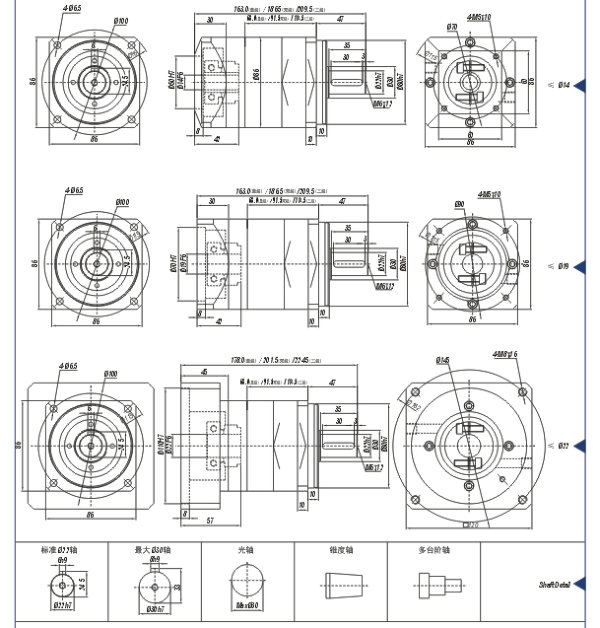

ZCF+85精密行星減速機參考尺寸圖

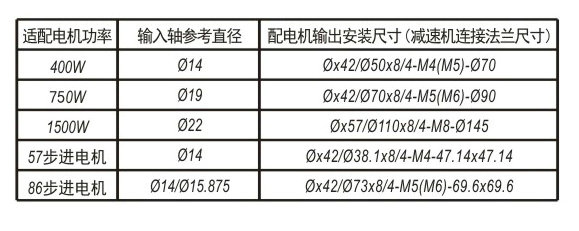

（1）以上電機軸徑尺寸可做參考。在軸以上配電機徑范圍內時，可加軸套。其余特殊馬達，請與ZC
技術人員聯系.
（2）減速機輸入端尺寸，依電機輸出安裝尺寸而變。其余特殊馬請與技術人員聯系
（3）如無合適的尺寸，請與ZC技術人員聯系
（4）以上視圖標準
